今天给大家介绍如何操控高低压成套设备的断路器控制电路

对高低压柜设备中的断路器的控制，就是控制其合闸和分闸。按控制地点分有就地控制和集中控制两种。在断路器附近用手操作断路器的手动操作机构或采用按钮控制(通过电磁铁或电动机)完成合闸、分闸任务，就是就地操作。这种方式可以一节省投资、节省电缆和二次设备。集中控制是在主控制室进行的，如发电机、主变压器、母线分段和母线联络断路器等上要设备，均采用集中控制方式。这种控制方式中被控制的断路器和主控制室之间一般有几十米至数百米距离，所以也称为“远方控制”。

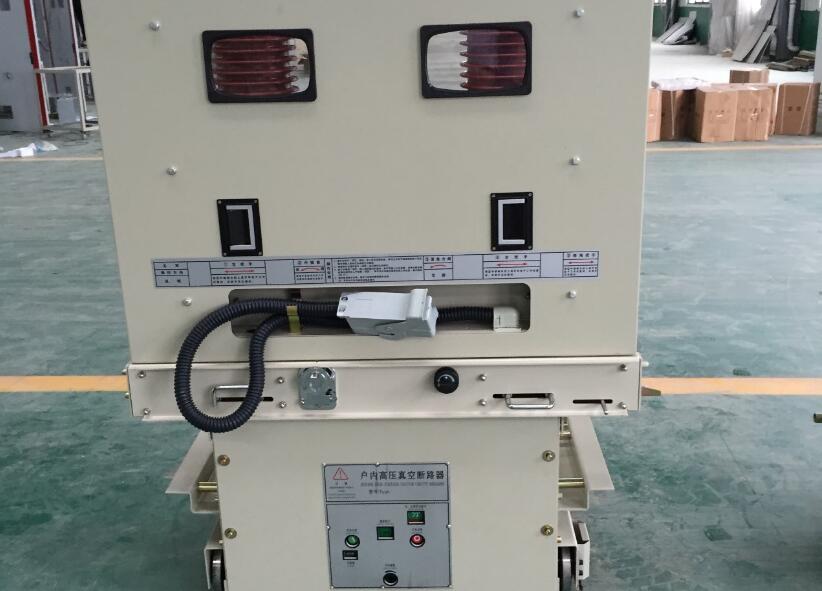

西安高低压成套设备厂家

对断路器的控制是通过辅助电路实现的。在主控制室的控制屏上应装有能发出合闸、分闸命令的控制开关或按钮，在断路器上应有执行命令的操动机构(即合闸、分闸线圈)。控制开关和操动机构之间通过控制电缆连接起来。

完成断路器合闸、分闸任务的电气回路称为控制电路。控制电路按操作电源的种类可以分为直流操作和交流操作两类;按采用的接线和设备分，有强电控制和弱电控制两类。

1.基本要求

断路器的型号很多，操动(作)机构也多种多样，所以它的控制电路也有许多类型。但是，它们的基本要求是相同的。

(1)能手动合闸、分闸，也能由继电保护与自动装置实现自动合闸、分闸。合闸、分闸操作完成后，应能自动切断合、分闸电路，以免烧坏线圈。
(2)能指示断路器合闸、分闸位置状态。断路器在合闸位置时，红色信号灯亮;在分闸位置时，绿色信号灯亮。闪光表示其自动合闸、分闸状态。控制电路应有熔断器保护。
(3)能监视控制电路和电源的完好性。
(4)具有机械或电气的防跳闭锁装置。
(5)接线力求简单、可靠。

2.几种控制电路

(1)手动、自动控制电路。图5-2-1是手动、自动控制断路器合1101、分闸的电路。图中SA为控制开关，它带有自复机构，即断路器操作结束，手柄会自动恢复到原来的中间位置。

QF2和QE，分别表示电磁操动机构的分闸线圈和合闸线圈,KM为合闸接触器，QF1和QF4是断路器QF的辅助触头,IKAU为rl动装置的常开触头，KPo是保护出口继电器的常开触头。
