断路器的型号有哪些?断路器主要分类

作者:admin 发布日期:2023/4/20 关注次数: 二维码分享

断路器是一种安全保障的电器产品,在发生电路负载的时候,西安断路器可以自动的切断电路,从而达到保护和保障的目的,避免后期埋下的进一步的安全隐患问题,那么具体应该如何选择?对应的断路器的型号规格方面参考还有哪些呢?今天为大家推荐的就是关于断路器购置方面的分析,还有更进一步的说明文字,由此可以发现一个方面的话,断路器的型号有很多,对应的体积不太一样,适合的电路也有很大的区别,大家应该综合了解。

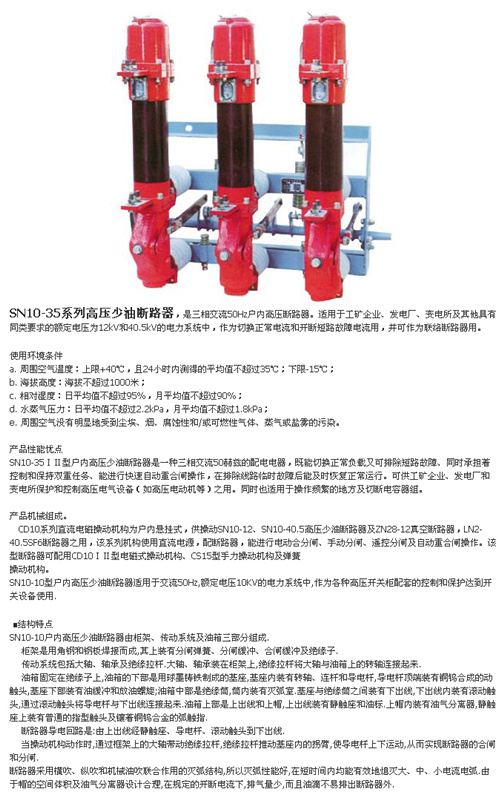

西安断路器

一、断路器的型号

按额定电流分:1、2、3、4、5、6、10、16、16、20、25、32、40、50、60、63、100(A)等;

按极数分:单极、二极、三极、四极;

按脱扣形式分:C型(5ln~10ln)、D型(10ln~16ln)

断路器型号根据国家技术标准的规定,一般由文字符号和数字按以下方式组成:

其代表意义为:

①—产品字母代号,用下列字母表示:S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。

②—装置地点代号;N—户内,W—户外。

③—设计系列顺序号;以数字1、2、3……表示。

④—额定电压,KV。

⑤—其它补充工作特性标志,G—改进型,F—分相操作。

⑥—额定电流,A。

⑦—额定开断电流,KA。

⑧—特殊环境代号。 像DZ47-63指的是空开。如果DZ47LE-63那么就是带上漏电的。C16:是指电流16A的,一般家庭住户用的是C10-16的比较多,工程上用的是C32以上的。

二、主要分类

按操作方式分:有电动操作、储能操作和手动操作;

按结构分:有万能式和塑壳式;

按使用类别分:有选择型和非选择型;

按灭弧介质分:有油浸式、真空式和空气式;

按动作速度分:有快速型和普通型;

按极数分:有单极、二极、三极和四极等;

按安装方式分:有插入式、固定式和抽屉式等。

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

当短路时,大电流(一般10至12倍)产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动作(电流越大,动作时间越短)。

现在有电子型的,使用互感器采集各相电流大小,与设定值比较,当电流异常时微处理器发出信号,使电子脱扣器带动操作机构动作。

断路器的作用是切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行。而高压断路器要开断1500V,电流为1500-2000A的电弧,这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。

吹弧熄弧的原理主要是冷却电弧减弱热游离,另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散,同时把弧隙中的带电粒子吹散,迅速恢复介质的绝缘强度。
