什么是断路器，它是如何工作的？ 断路器的符号是什么意思？ 今天小编带大家来学习断路器。
在现代生活中，断路器绝对是决定性的装置，是家用电路中重要的安全机制之一。 一旦房屋布线中的电流过大，这个简单的电路装置就会切断电源，直到故障消除为止。 如果没有断路器（或其更换，保险丝），家庭用电可能会带来不便，因为简单的线路问题和设备故障都可能导致火灾和其他事故。
一、什么是断路器，其工作原理是什么？
断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3KV以上的断路器称为高压电器。
断路器工作原理：断路器工作原理是当短路时，大电流产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作，电流越大，动作时间越短。断路器有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

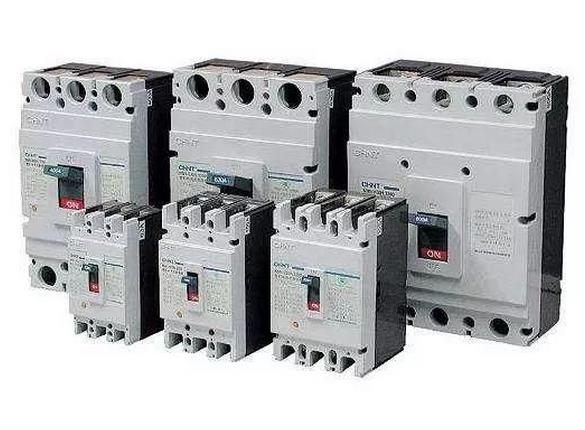

断路器厂家
二、断路器主要的作用有两个方面

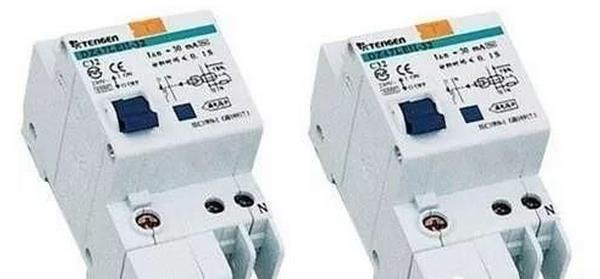

（1）控制作用。即根据运行需要，投入或切除部分电力设备或线路。（2）保护作用。即在电力设备或线路发生故障时，通过继电保护及自动装置作用于断路器，将故障部分从电网中迅速切除，以保证电网非故障部分的正常运行。高压断路器1.正常情况下接通和断开高压电路中的空载及负荷电流。2.在系统发生故障时能与保护装置和自动装置相配合，迅速切断故障电流，防止事故扩大，从而保证系统安全运行。断路器其实就是一种开关，它和其他普通开关的不同点主要在： 适用电压等级高 2.灭弧介质及方式，有真空，少油，多油及六氟化硫等等3.灭弧能力强，效果好。漏电保护器 做为低压断路器（又称空气开关或自动开关），这种断路器的原理是火线和地线相连接时，会起到保护作用。会自动断开。一般漏电人体触电，就会自动 断路。
断路器在日常生活中应用得比较广，各种电器内保护电路、家庭用电线路中的触电保护器等。其作用是：当电路中发生短路时，断路器瞬间动作，断开电源，保护线路。如果人触电，断路器瞬间动作，断开电源，就能起到保安作用。断路器的质量好坏直接关系到是否能真正起到保安作用，因此，家用断路器质量是关键，一定要买有生产产址，生产日期，质量保证书。同时一定要请教专家，根据你家的用电负荷，购买多大电流的断路器，过大过小都不能起保护任用，甚至给自己找麻烦。
西安断路器
三、断路器的符号是什么意思？

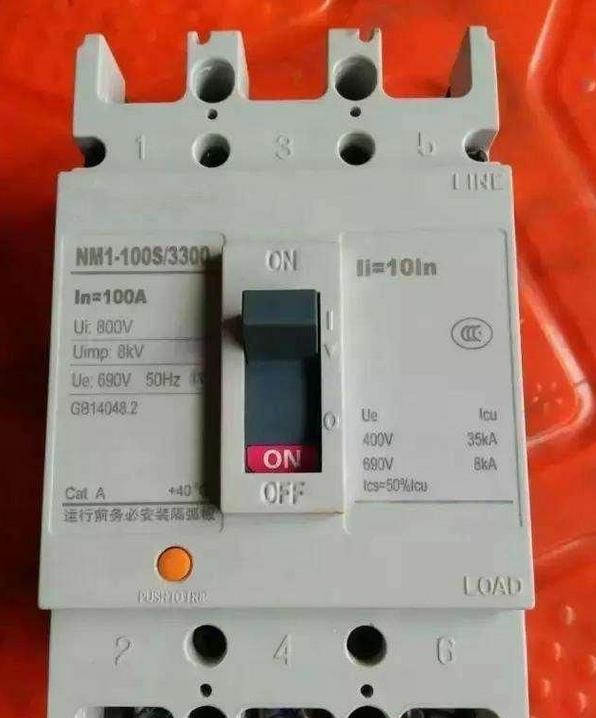

断路器型号按国家技术标准的规定，一般由文字符号和数字组成，方式如下：其代表意义为： - 产品字母代码，用以下字母：S--少油断路器; D - 多油断路器; K - 空气断路器; L - 六氟化硫断路器; Z - 真空断路器; Q - 气体发生断路器; C - 磁力式断路器。 - 设备的位置代码; N - 室内，W - 户外。 （3） - 设计序列号; 数字1,2,3 ...说。 （4） - 额定电压，KV。 6 - 额定电流，A。
